螺旋輸送機的技術原理及結構

發布時間：2026-05-27 15:22:54 作 者：大漢機械

螺旋輸送機是依靠螺旋旋轉推送物料完成轉運作業的輸送設備，主要輸送粉狀、顆粒狀及小塊狀散料。該設備可實現水平、傾斜等多種工況輸送，整體運行穩定且維護便捷。其運行效果與螺旋葉片、軸體、傳動機構等部件密切相關，掌握核心工作原理與各部分構造特點，是設備規范使用、故障排查及日常運維的基礎。

螺旋輸送機工作技術原理

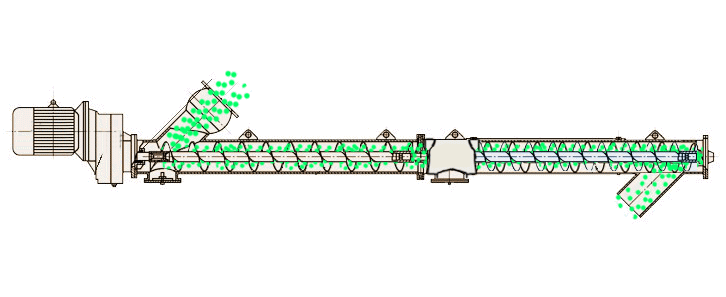

螺旋輸送機的核心運轉邏輯依托螺旋推料原理實現物料輸送。運行時，驅動裝置帶動內部螺旋軸與螺旋葉片做勻速旋轉運動，放置在機殼內的物料會受到葉片旋轉產生的軸向推力、自身重力以及機殼內壁摩擦力的共同作用。

由于物料顆粒之間存在內摩擦力，且物料與機殼、葉片間的摩擦阻力，物料不會隨螺旋葉片一同旋轉，而是在旋轉葉片的持續推動下，沿著機殼內部做直線滑移運動，從而從進料端平穩輸送至卸料端。

螺旋輸送機結構組成

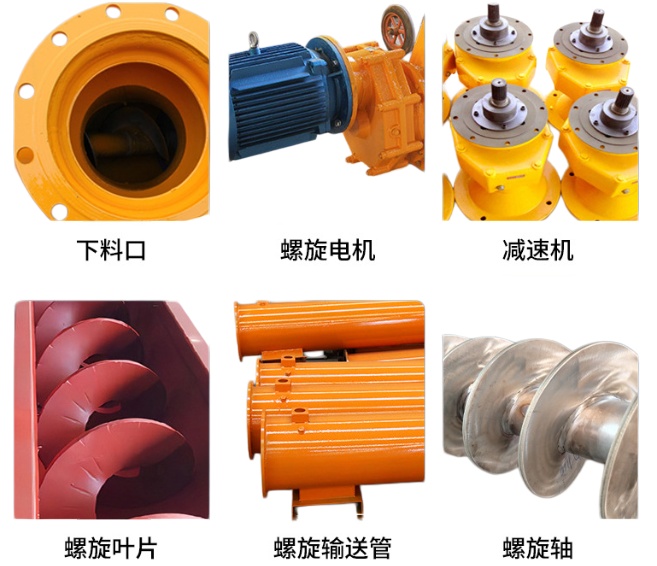

螺旋輸送機整體結構簡單，主要由驅動裝置、頭部軸承組件、機殼、螺旋體、進出料口、尾部軸承組件六大核心部分構成，各部件分工明確、協同運轉。

驅動裝置：作為設備動力來源，一般由電機、減速機、聯軸器組合而成，分為端部驅動和中間驅動兩種形式。電機輸出動力經減速機降速增扭后，帶動螺旋軸運轉，可根據輸送距離、物料重量選配不同功率機型。

螺旋體：這是實現物料推送的關鍵部件，由螺旋軸和螺旋葉片焊接組裝而成。螺旋軸分為實心軸與空心軸，螺旋葉片常見實體面型、帶式葉片、齒式葉片等，不同葉片適配不同特性物料，實體葉片適用于常規粉料、顆粒料。

機殼：多采用U型槽體或圓筒形殼體，整體為密封結構，既能防止輸送過程中粉塵外溢、物料灑落，也可避免外界雜質混入物料。

進出料口：進料口通常設置在機殼上部，分為方形、圓形結構，對接上游下料設備；卸料口布置在機殼底部或端部，可根據現場需求加裝閘閥、卸料擋板，精準控制物料啟停與卸料量。

螺旋輸送機的特點

結構簡單、橫截面尺寸小、密封性好、工作可靠、制造成本低，便于中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。輸送過程中物料易破碎，螺旋及料槽易磨損。單位功率較大。使用中要保持料槽的密封性及螺旋與料槽間有適當?shù)拈g隙。

螺旋輸送機應用場景

螺旋輸送機憑借密閉性好、結構緊湊、布置靈活、可多點進出料等優勢，適配粉狀、顆粒狀、小塊狀物料輸送，廣泛應用于多個行業。

糧食糧油行業：主要用于小麥、玉米、稻谷、大豆、雜糧等原糧，以及面粉、米糠、麩皮、油料餅粕等物料的轉運。可布置在糧倉、糧庫、糧油加工廠內，完成原糧入倉、出倉、車間工序間轉運、配料輸送等工作。

建材與礦山行業：多用于水泥、石灰粉、石膏、砂石、礦粉、煤粉、陶粒等物料輸送。在水泥廠、攪拌站、礦山開采及選礦車間中，承擔原料配料、成品轉運、粉料上料等任務。設備可適應傾斜、水平等多種安裝方式，適配廠區復雜的空間布局。

化工行業：針對化肥、顏料、樹脂粉、化工粉劑、顆粒助劑等物料使用。化工物料多易揚塵、易受潮或具有輕微腐蝕性，螺旋輸送機全封閉機殼可隔絕粉塵外泄，也能阻擋水汽、外界雜質混入物料。

飼料行業：服務于飼料加工廠、養殖基地，輸送玉米粉、豆粕、麥麩、配合飼料、發酵物料等。可實現原料混合前送料、成品飼料分裝轉運。

垃圾處理：在垃圾處理站、污水處理廠、有機肥廠大量使用。可輸送污泥、生活垃圾碎料、秸稈粉末、有機肥原料及成品等物料。
