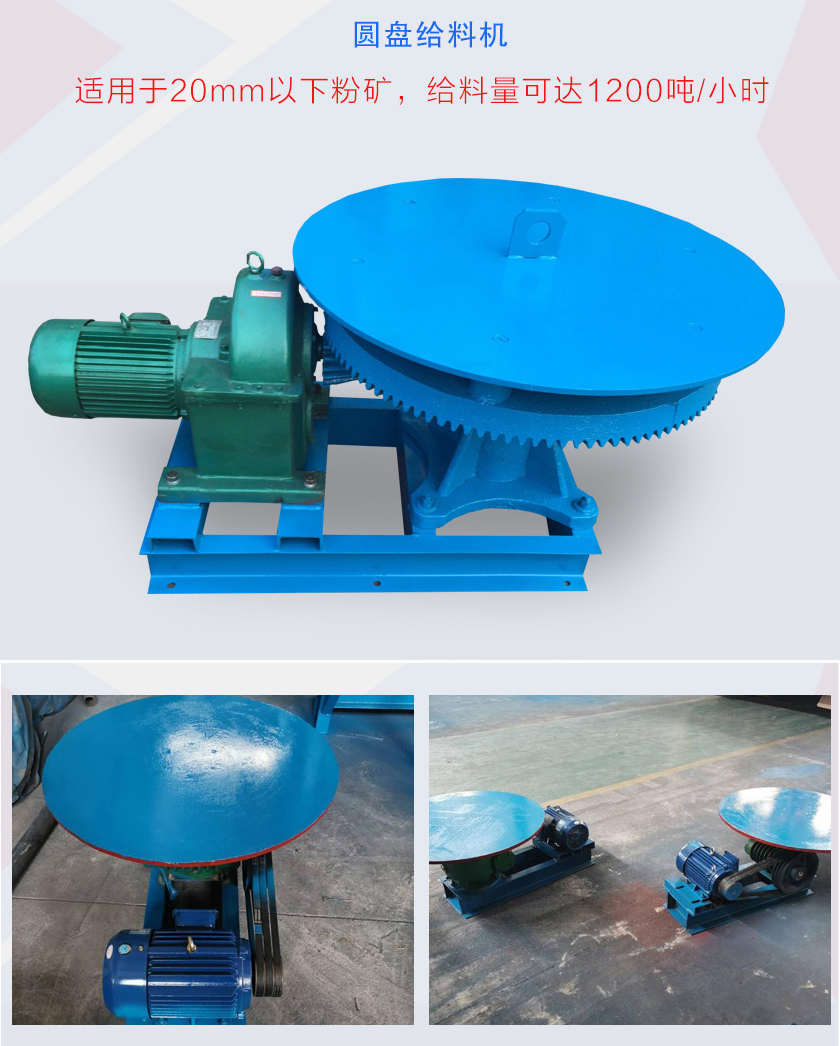

圓盤給料機產品概述

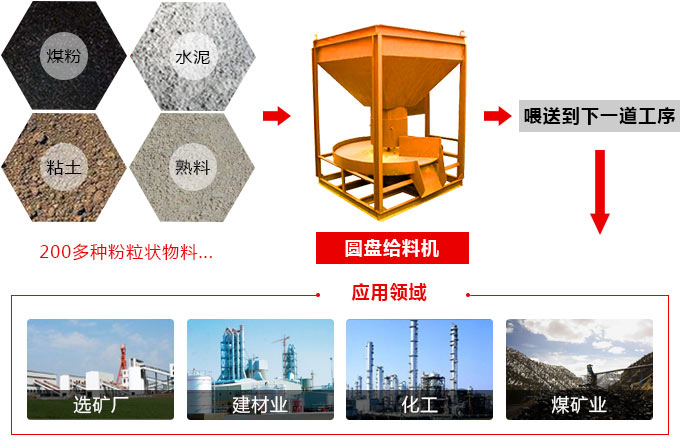

圓盤給料機也叫圓盤給礦機，主要供給選煤、選礦、燒結、電力、建材等行業中，裝載運物料機上的一種附屬機械作為運輸機給料之用。

圓盤給料機殼得為吊式和座式，可做成封閉或者敞開式，有輕型和重型之分，是常用的中選礦用給料設備。圓盤給料機是容積式計量的給料設備，適用于各種非粘性物料，不適用于流動性好的粉狀物料，物料粒度一般不大于50mm。

圓盤給料機型號分類

圓盤給料機根據不同的工作原理和用途可分為多種型號。常見的分類包括振動式圓盤給料機、旋轉式圓盤給料機和氣力式圓盤給料機。振動式圓盤給料機通過振動將物料向前輸送；旋轉式圓盤給料機通過旋轉盤面將物料送出；氣力式圓盤給料機則利用氣流將物料輸送至出料口。不同型號的圓盤給料機適用于不同的物料特性和生產需求，可根據具體情況選擇合適的型號。

1、按安裝類型分：吊式D和座式R。

2、按給料方式分：敞開式K和封閉式B。

3、按驅動電機分：Y系列異步電動機、YCT系列電磁調速電動機和Z2系列直流電動機。

4、按減速器與圓盤主體相對位置不同分：Ⅰ型(右傳動)和Ⅱ型(左傳動)。

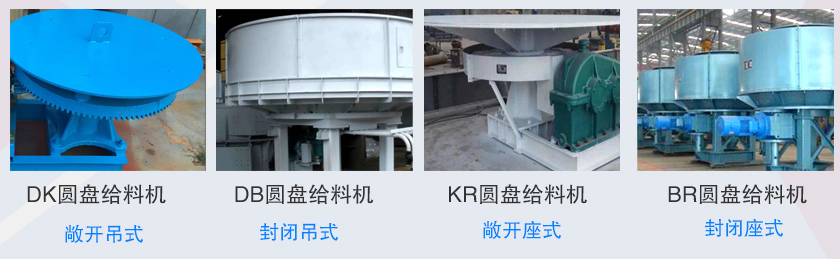

5、圓盤給料機常用型號：敞開吊式DK、封閉吊式DB、敞開座式KR、封閉座式BR。

圓盤給料機視頻

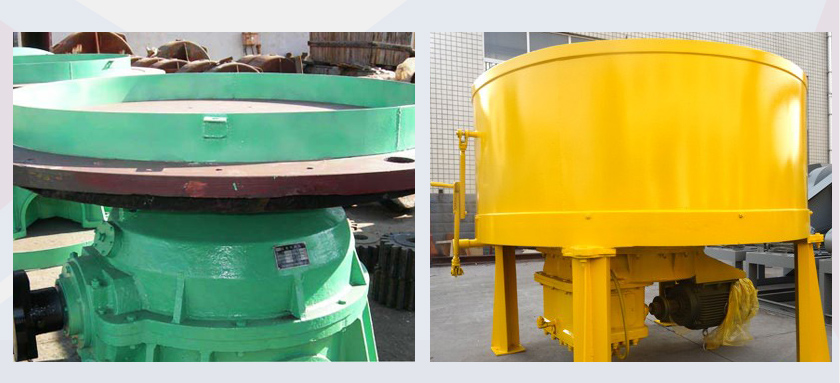

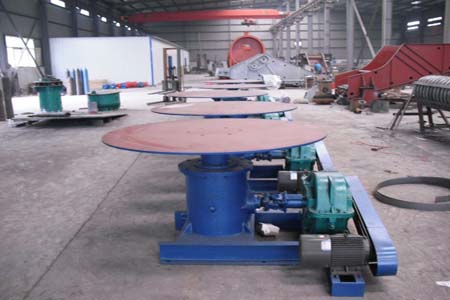

圓盤給料機的實物圖

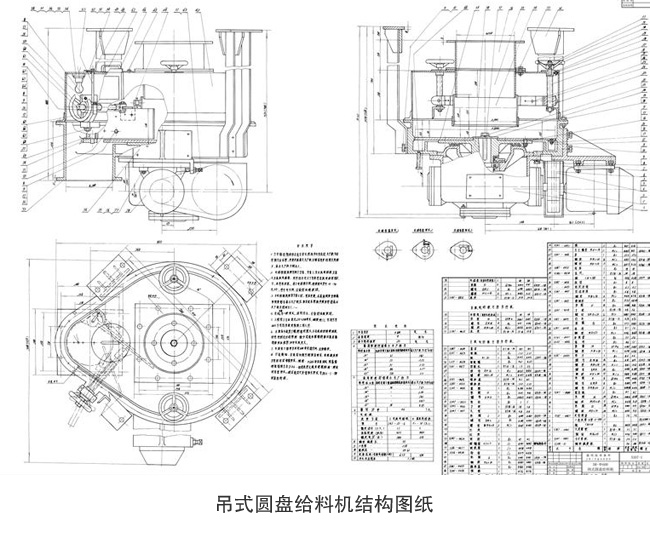

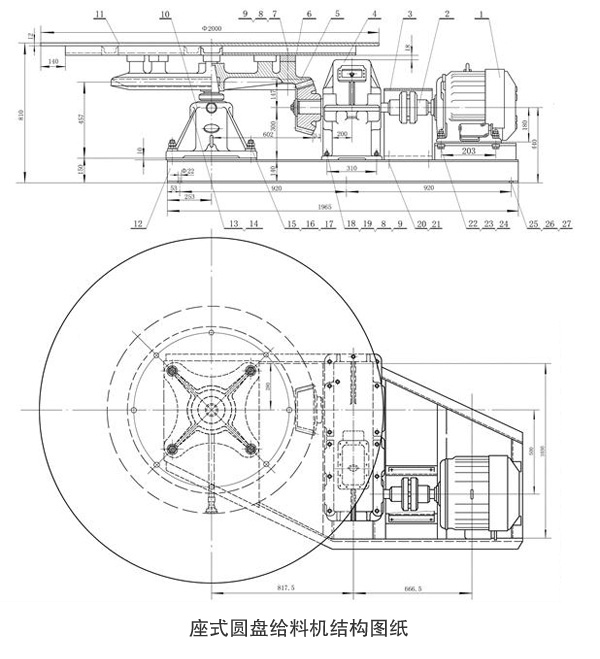

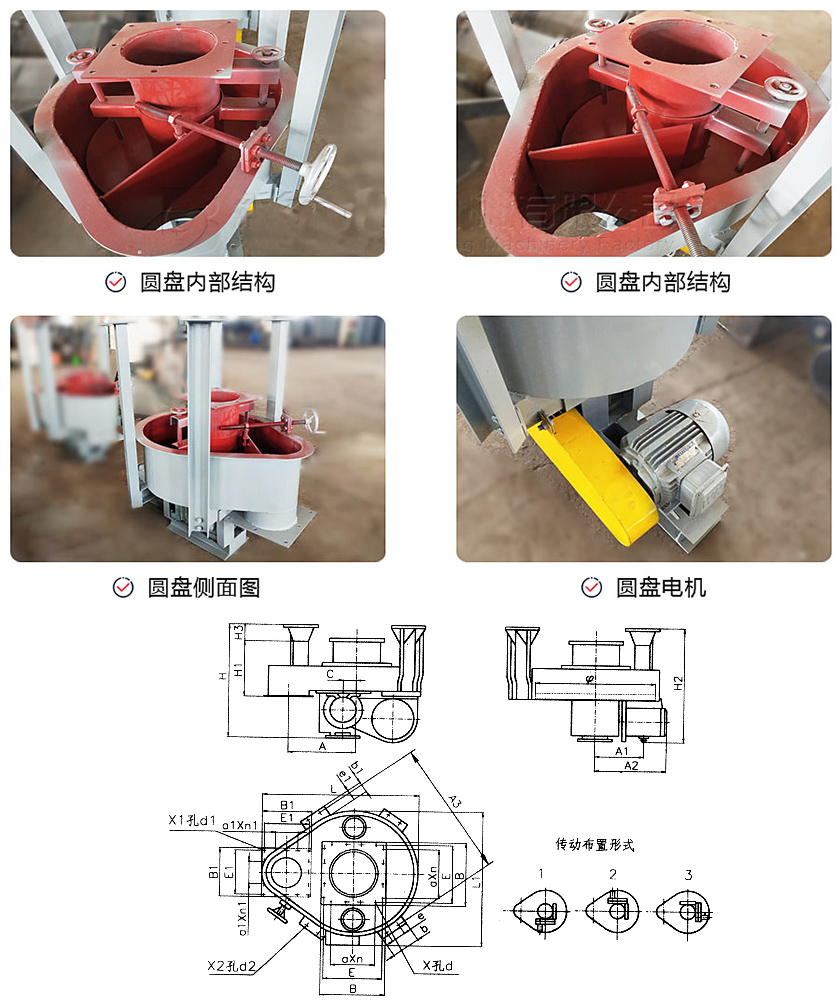

圓盤給料機工作原理和結構

本機分敞開吊式（DK）、封閉吊式（DB）、敞開座式（KR）、封閉座式（BR）。采用電機分交流電機和調速電機，當采用調速電機應補差價。（KR無調速電機）。圓盤給料機上鋼板盤（情板）其材料分三種有45Mn2\Mn\鋼板料“G”、輝綠巖情板“H”，注明何種形式。（KR傳動形式僅有一種)

圓盤給料機主要由電動機、減速器、圓盤、襯板、下料套筒、刮料板、擋料圈、機架等組成。

電動機：有Y系列異步電動機、YCT系列電磁調速電動機和Z2系列直流電動機3種類型。

減速器：由一級螺旋臭臭泥減速和兩級行星減速裝置組合而成，齒輪、齒軸等主要零件材料為高強度低碳合金鋼，采用滲碳、淬或、磨齒等制造工藝，承載能力強，傳動效率高。

圓盤：圓盤中心與料倉中心允許偏差≤5mm，圓盤表面必須水平，圓盤和下料套筒間隙保證在25～30mm范圍內。

襯板：主要材質有ZG40Mn2錳鋼襯板(代號Mn)、輝綠巖襯板(代號H)和鋼板料盤(代號G)等三種。

下料套筒：內壁設有襯板，襯板為耐磨16Mn鋼板制成，用埋頭螺栓固定。

刮料板：由普通碳鋼制成，并襯有耐磨16Mn襯板，安裝角度可以調整，用螺栓固定，它與圓盤盤面的間隙也可適當調整(15～25mm)。

擋料圈：有鋼板及型材組焊而成。

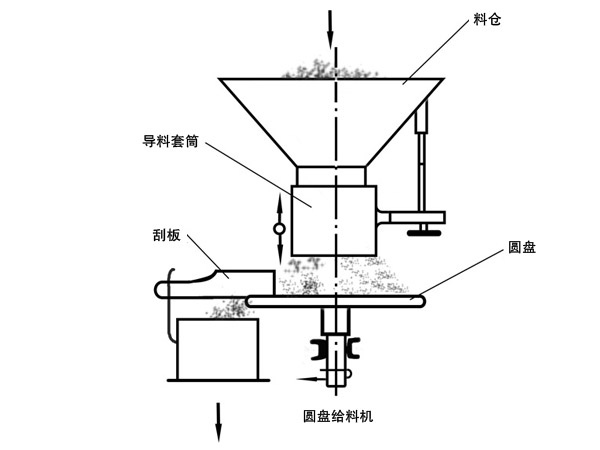

工作原理：散狀物料從料斗裝入受料筒中，物料沒受料筒壁借本身自重堆積在圓盤上，用調節螺栓調整套筒與圓盤之間的間隙，可以控制物料在圓盤上的自然堆角。圓盤轉動時，物料被圓盤上的卸料刀均勻地刮到圓盤外下落，這樣隨著圓盤轉動，物料便由卸料刀均勻刮入接料斗中。圓盤連續運轉，就完成了均勻的給料操作。調整卸料刀與圓盤之間的間隙，也可以控制給料量的多少。工作時，電動機通過皮帶輪帶動裝在蝸桿減速器上的圓盤轉動。

圓盤給料機技術參數

型號	圓盤直徑	生產能力m3/h	圓盤轉數r/min	物料粒度mm	安裝形式	減速機		電動機		重量Kg	外形尺寸 長*寬*高
						型號	速比	型號	功率
DK6	600	0.6-3.9	8	25	敞開吊式	5308-01	53	Y90L-6	1.1	403	855*960*925
								JZTY21-6
DK8	800	1.4-7.6	8	30	敞開吊式	5308-1-0	53	Y90L-6	1.1	555	1085*1089*1520
								JZTY21-4
DK10	1000	2.5-16.7	7.5	40	-	5312-01	52	Y100L-6	1.5	827	1350*1350*1427
								JYTY22-4
DK13	1300	4.2-27.9	6.5	50	-	5316-01	54	Y132S-6	3	1150	1735*1516*1427
								JZTY32-4
DK16	1600	7-18.6	6	60	-	5319-01	62	Y132M1-6	4	2125	2115-2050*1535
								JYTY41-4
DK18	1800	9.2-60	5	70	-	5322-01	62	Y132M2-6	5.5	2900	2365*2030*1963
								JZTY42-4
DK20	2000	13.6-38	5	80	-	5322-01	62	Y132M2-6	5.5	3140	2620*2150*2165
								JZTY42-4
DB6	600	0.6-3.9	8	25	封閉吊式	5308-01	53	Y90L-6	1.1	490	855*980*1052
								JZTY21-4
DB8	800	1.1-7.6	8	30	-	5308-1-0	52	Y90L-6	1.1	597	1085*1089*1152
								JZTY21-4
DB10	1000	2.5-16.7	7.5	40	-	5212-01	52	Y100L-6	1.5	906	1263*1350*1237
								JZTY22-4
DB13	1300	4.2-27	6.5	50	-	5316-01	54	Y132S-6	3	1240	1516*1735*1597
								JZTY32-4
KR10	1000	0-14	7.5	40	敞開座式	TZQ350	31.5	Y112M-6	2.2	740	720*1430*650
KR15	1500	0-25	7.5	55	-	JZQ400	31.5	Y132M2-6	5.5	1280	920*1750*720
KR17	1700	0-50	7.5	60	-	JZQ400-Ⅲ-1Y	31.5	Y132M2-6	5.5	1320	920*1750*720
KR20	2000	0-100	7.5	80	-	JZQ500-Ⅲ-1Y	31.5	Y160L-6	11	1754	1030*1965*810
BR10	1000	0-13	6.3	50	封閉座式	ZS50-8-ⅠⅡ	63	Y132S-6	3	1223	1932*1520*895
BR15	1500	0-30	6.3	50	-	ZS75-3-ⅠⅡ	63	Y160M-6	7.5	2710	2841*1920*1122
BR20	2000	0-80	4.79	50	-	BR20-2	87	Y160L-6	11	5234	3374*2016*1122
								JZTY61-4	15
BR25	2500	0-120	4.72	50	-	BR25-2	88.2	Y200L1-6	18.5	7747	3790*2500*1122
								JZTY71-4	22
BR30	3000	180	3.1	20	-	BR30-2	128.87	Y200L2-6	22	1335	4600*2958*1420

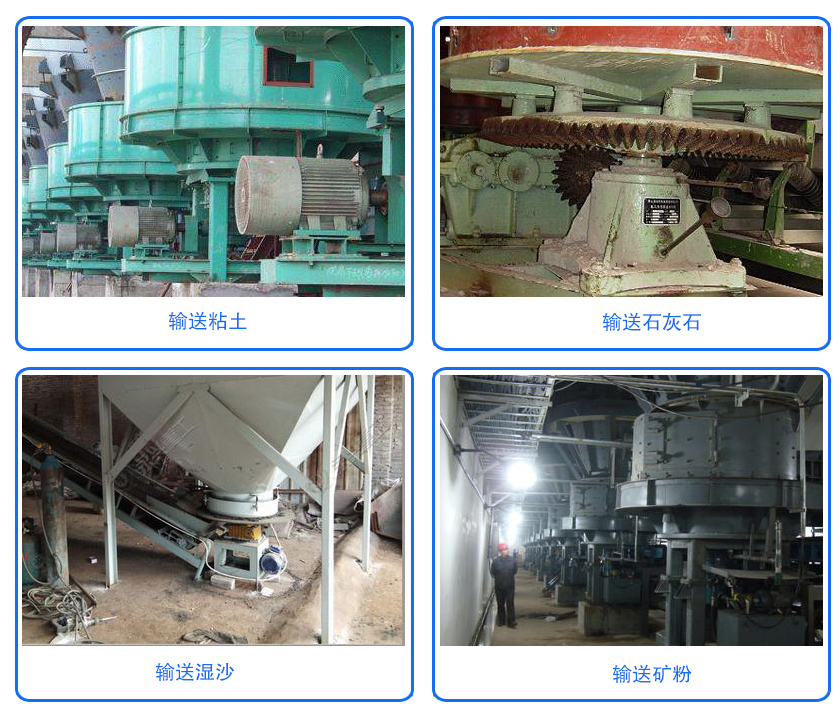

客戶案例
